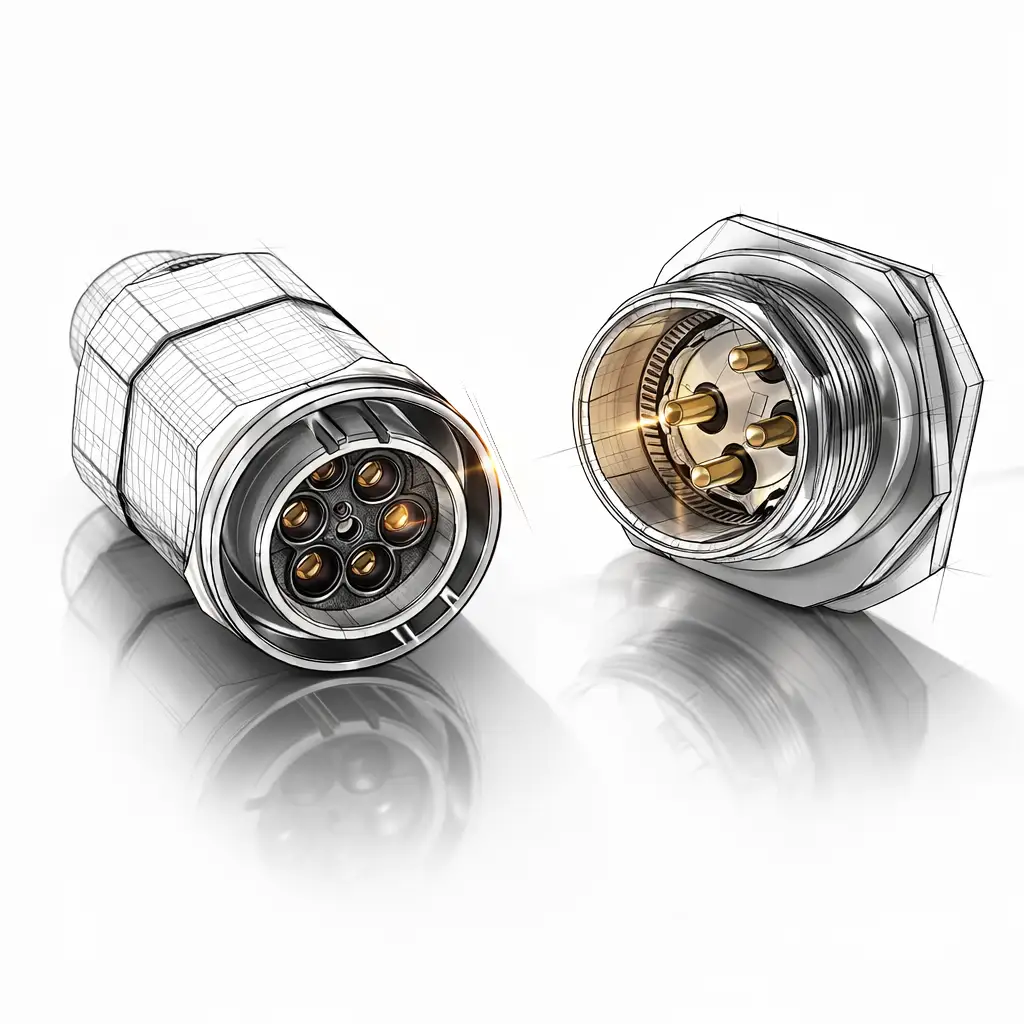

Connecteurs militaires DTAT8

En bref. La gamme DTAT8 regroupe des connecteurs militaires de puissance fabriqués par CKB/Deutsch, à boîtier aluminium cadmié vert olive. Intensité nominale de 100 à 800 A en unipolaire, tension de service de 500 V à 50 Hz, 4 tailles de boîtier (11, 17, 19, 29), étanchéité à 2 bars, –65 à +155 °C. Nous retrouvons la pièce d'origine ou concevons une alternative Form-Fit-Function, avec une réponse sous 48 h ouvrées.

Le nom complet de la gamme sur notre site associe DTAT8 et « MIL-C-38999 Série III ». Le verrouillage et les tailles de boîtier DTAT8 sont en effet issus de la norme 38999 ; le calibre de courant, lui, va bien au-delà de ce que porte un contact 38999. Cette page détaille la gamme DTAT8 : ce qu'elle fait, ses calibres par taille, ses variantes, ce qui la sépare de la 38999 et ce qu'il nous faut pour la retrouver.

À quoi servent les connecteurs DTAT8 ?

À faire passer de la puissance alternative, jusqu'à 800 A sous 500 V, dans un environnement militaire : chocs, humidité, corrosion. Le boîtier est étanche à 2 bars et assure la continuité du blindage EMI/RFI, ce qui protège les équipements voisins des perturbations. Autre point pratique : la gamme se raccorde sur câble cuivre comme sur câble aluminium.

Quelles sont leurs caractéristiques techniques ?

Caractéristique	Valeur
Fabricant	CKB/Deutsch (aujourd'hui TE Connectivity)
Contacts	Unipolaires ou multipoints
Boîtier	Aluminium cadmié vert olive
Tailles de boîtier	4 : 11, 17, 19 et 29 (tailles issues de la norme 38999)
Intensité nominale	100 à 800 A en unipolaire ; 50 à 250 A en multipoints (taille 29)
Tension de service	500 V à 50 Hz
Tension de tenue	2 500 V à 50 Hz
Température d'utilisation	–65 °C à +155 °C
Tenue au brouillard salin	96 heures
Isolants et joints	Isolant thermoplastique, joints fluorosilicone
Blindage	Continuité EMI/RFI
Étanchéité	2 bars
Câbles	Cuivre et aluminium

Le boîtier est cadmié, et ce n'est pas un détail d'époque : à ce jour, il n'existe pas d'alternative sans cadmium ayant les mêmes performances qui soit qualifiée par les clients.

Quelle plage de courant pour chaque taille de boîtier ?

La gamme couvre 100 à 800 A en unipolaire sur quatre tailles ; seule la taille 29 existe aussi en multipoints. Valeurs du catalogue Deutsch/CKB :

Taille de boîtier	Unipolaire	Multipoints
11	100 A	—
17	200 A	—
19	450 A	—
29	800 A	50 à 250 A

Pourquoi insister ? Parce qu'une pièce sous-dimensionnée chauffe, et qu'un connecteur de puissance ne se juge pas à son diamètre extérieur. Une taille 29 multipoints ne porte pas les 800 A d'une taille 29 unipolaire. Donnez-nous la référence ou, à défaut, la section du câble : c'est elle qui fixe le calibre.

Quelles variantes existent ?

Trois choix structurent une référence DTAT8 :

• Le raccord : droit ou coudé à 115° ;
• Le verrouillage : à vis, rackable ou à baïonnette ;
• Le nombre de contacts : unipolaire ou multipoints.

Le verrouillage mérite attention. Un connecteur rackable s'insère dans un châssis ou un tiroir ; un connecteur à vis ou à baïonnette se manœuvre à la main. Remplacer l'un par l'autre change l'installation, pas seulement la pièce.

DTAT8 et MIL-DTL-38999 Série III : quel rapport ?

Le titre historique de la gamme cite la MIL-C-38999 Série III, et ce n'est pas un hasard : le verrouillage et les tailles DTAT8 sont issus de la norme 38999. Le calibre, en revanche, n'a rien de commun. Une MIL-DTL-38999 Série III porte des contacts de puissance jusqu'à 23 A dans la gamme TE Connectivity ; le DTAT8 annonce 100 à 800 A en unipolaire.

Critère	DTAT8	MIL-DTL-38999 Série III
Usage	Puissance	Signal, données, puissance faible
Courant	100 à 800 A en unipolaire	Jusqu'à 23 A par contact (gamme TE)
Température	–65 °C à +155 °C	–65 °C à +200 °C selon la classe

Pour les liaisons de puissance en courant continu basse tension, la gamme voisine est le connecteur militaire DTAT3, de 73 à 800 A sous 50 V CC.

Votre connecteur DTAT8 est obsolète : que faisons-nous ?

Nous cherchons d'abord la pièce d'origine dans les stocks dormants accessibles par notre réseau européen et asiatique. Si elle n'existe plus, nous concevons par rétro-ingénierie une alternative Form-Fit-Function au même calibre, même interface et même verrouillage. Patrick Roseleur, fondateur d'Explorea, a travaillé chez Deutsch/CKB (TE Connectivity) et a été rapporteur auprès du CENELEC de la norme EN 50467 sur les connecteurs pour le matériel roulant. Sur un connecteur de puissance, l'alternative peut demander une validation de votre bureau d'études : nous l'annonçons dès la cotation.

À nous transmettre : la référence complète, la taille de boîtier, le type de verrouillage, raccord droit ou coudé, la section et la nature du câble (cuivre ou aluminium), des photos de face et de profil, la quantité et l'échéance. Sans référence lisible, passez par la recherche de connecteur par référence ou par photo.

Questions fréquentes

Un connecteur DTAT8 accepte-t-il un câble aluminium ?

Oui, la gamme DTAT8 se raccorde sur câble cuivre et sur câble aluminium. Précisez la nature et la section du câble dans votre demande : elles conditionnent le choix du contact et du calibre, entre 100 et 800 A en unipolaire selon la taille. Une erreur sur ce point se paie au montage, pas au chiffrage.

Le DTAT8 est-il étanche ?

La gamme est donnée étanche à 2 bars, avec des joints en fluorosilicone et une tenue de 96 heures au brouillard salin. Un joint durci ou un raccord mal serré compromet cette étanchéité : signalez-nous tout signe de vieillissement de la pièce à remplacer, nous en tiendrons compte dans la proposition.

Peut-on remplacer un DTAT8 par un MIL-DTL-38999 Série III ?

Non, pas pour une liaison de puissance. Le DTAT8 reprend le verrouillage et les tailles de la norme 38999, mais ses calibres vont de 100 à 800 A en unipolaire, quand les contacts d'une 38999 Série III s'arrêtent à 23 A dans la gamme TE Connectivity. Nous cherchons un DTAT8 ou son alternative au même calibre.
