Connecteurs circulaires MIL-DTL-26482 Série I

En bref. Le MIL-DTL-26482 Série I est un connecteur circulaire miniature à baïonnette, défini par la spécification militaire américaine MIL-DTL-26482. Contacts à souder, verrouillage en un tiers de tour, 9 tailles de boîtier (8 à 24), 2 à 61 contacts, –55 à +125 °C. Nous retrouvons la pièce d'origine ou concevons une alternative Form-Fit-Function, avec une réponse sous 48 h ouvrées.

Cette page sert à identifier une Série I avec certitude avant de la chercher : caractéristiques, tableau pour ne plus la confondre avec la Série II, codes MS à lire sur la pièce, et ce qu'il nous faut pour chiffrer.

À quoi sert un connecteur MIL-DTL-26482 Série I ?

Il relie des circuits de signal et de puissance sur des équipements qui doivent rester étanches et se débrancher vite : matériels militaires, aéronautiques, industriels. La spécification le décrit comme « résistant à l'environnement, à déconnexion rapide, miniature » ; les versions courantes atteignent l'indice IP67. Son atout reste la baïonnette. Un tiers de tour suffit pour verrouiller, là où un raccord fileté en demande plusieurs : sur un équipement encombré, manipulé avec des gants, la différence se sent.

Quelles sont ses caractéristiques techniques ?

Une Série I se reconnaît à trois traits : contacts exclusivement à souder, baïonnette à 120°, boîtier de taille paire entre 8 et 24.

Caractéristique	Valeur
Verrouillage	Baïonnette, verrouillage complet en 1/3 de tour (120°)
Contacts	Exclusivement à souder, tailles 16 et 20 ; contacts à picot (« PC tail ») pour montage sur circuit imprimé
Tailles de boîtier	9 tailles : 8, 10, 12, 14, 16, 18, 20, 22, 24
Nombre de contacts	De 2 à 61 selon l'arrangement
Arrangements	30 arrangements standard (MIL-STD-1669)
Température d'utilisation	–55 °C à +125 °C
Étanchéité	IP67 (versions courantes)
Détrompage	Orientations normale, W, X, Y, Z
Finition standard	Cadmium olive ; autres finitions, dont RoHS

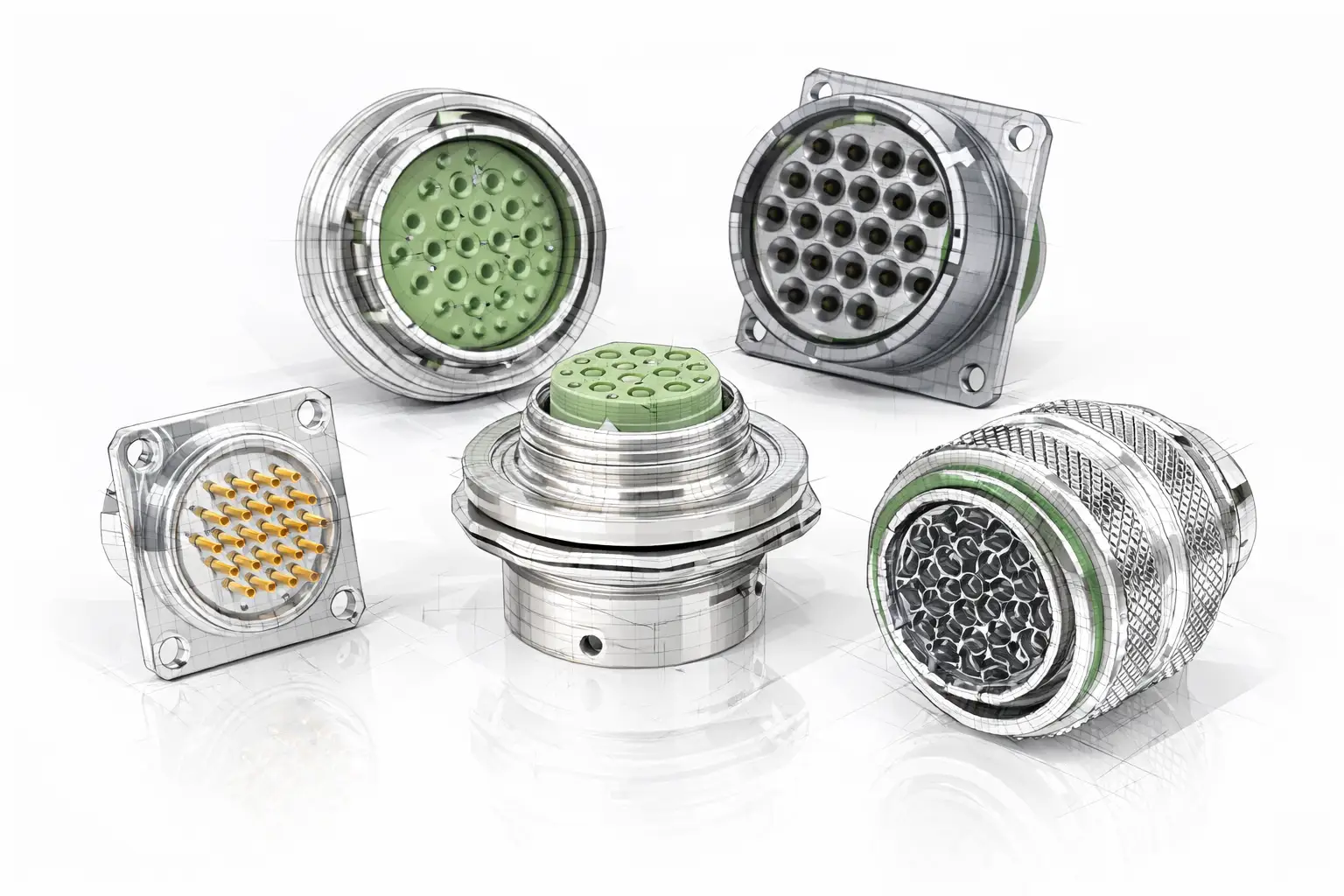

Cinq formes existent, chacune avec son code MS : fiche droite MS3116, embase murale MS3110, embase pour boîtier MS3112, embase à écrou MS3114 et embase montée sur câble MS3111. On trouve par exemple des MS3116 aux catalogues d'Amphenol et de Souriau-Sunbank (Eaton) ; les citer aide à identifier la pièce, sans impliquer de distribution officielle de notre part.

Série I ou Série II : comment savoir laquelle vous avez ?

Regardez l'arrière du connecteur. Fils soudés sur des contacts fixes : Série I. Contacts sertis qui s'extraient par l'arrière avec un outil : Série II. Le code MS gravé tranche les cas douteux.

Critère	Série I (cette page)	Série II
Raccordement	Exclusivement à souder	À sertir, extraction par l'arrière
Tailles de contacts	16 et 20	20, 16 et 12 (M39029)
Codes MS	MS3110, MS3111, MS3112, MS3114, MS3116	MS3470, MS3474, MS3475, MS3476
Température maximale	+125 °C	+175 °C ou +200 °C selon la classe
Arrangements	30 standard	33 qualifiés

Les deux séries s'accouplent avec des contacts de puissance, pas avec des contacts blindés. Le fabricant Conesys présente sa Série II comme intermontable et interchangeable avec la Série I. Remplacer une Série I introuvable par une Série II est donc souvent possible, pas toujours : nous vérifions votre arrangement avant de le proposer.

Quelles normes s'appliquent ?

La référence est la MIL-DTL-26482, en révision H. Un plan ancien peut porter « MIL-C-26482 » : même famille, ancienne désignation.

Référence	Objet
MIL-DTL-26482 rév. H (20 février 2007, amendement 2 du 21 juin 2013)	Spécification générale des Séries I et II ; remplace la MIL-C-26482G
MIL-STD-1669	Arrangements d'insert

Connecteur MIL-DTL-26482 Série I obsolète : que faisons-nous ?

Nous cherchons d'abord la pièce identique dans les stocks dormants de notre réseau, en Europe et en Asie : même référence, aucun document à reprendre. Si elle n'existe plus, nous concevons par rétro-ingénierie une alternative Form-Fit-Function, de même encombrement, même interface d'accouplement et même arrangement. Patrick Roseleur, fondateur d'Explorea, a travaillé chez Deutsch/CKB (TE Connectivity) et a été rapporteur auprès du CENELEC de la norme EN 50467 sur les connecteurs pour le matériel roulant. Une limite à connaître : selon votre programme, l'alternative peut demander une validation par votre bureau d'études. Nous le signalons dès la cotation.

Pour chiffrer, envoyez-nous :

• la référence complète gravée sur le boîtier (par exemple MS3116F12-8S) ;
• les marquages du fabricant et le code date s'ils sont lisibles ;
• une photo côté contacts et une de profil ;
• le plan ou la nomenclature, si vous l'avez ;
• la quantité et l'échéance.

Référence illisible ? Utilisez notre recherche de connecteur par référence ou par photo.

Questions fréquentes

Une Série II peut-elle remplacer une Série I ?

Souvent, oui. Ses fabricants présentent la Série II comme intermontable et interchangeable avec la Série I à souder. La limite tient aux contacts blindés, avec lesquels les deux séries ne s'accouplent pas. Nous contrôlons l'arrangement et le type de contacts avant de vous proposer cette substitution.

Que veut dire « MIL-C-26482 » sur un ancien plan ?

C'est l'ancienne désignation de la même spécification. La révision H de la MIL-DTL-26482, datée du 20 février 2007, remplace la MIL-C-26482G. Une pièce marquée MIL-C-26482 appartient donc à la même famille, et ses codes MS (MS3116, MS3110…) restent la meilleure clé pour la retrouver.

Sous quel délai recevez-vous une réponse ?

Nous répondons sous 48 h ouvrées. Le délai de fourniture dépend ensuite de la voie retenue, pièce d'origine ou alternative, et figure dans la cotation. Une référence complète, des photos nettes et la quantité visée nous permettent de répondre plus précisément dès le premier échange.
