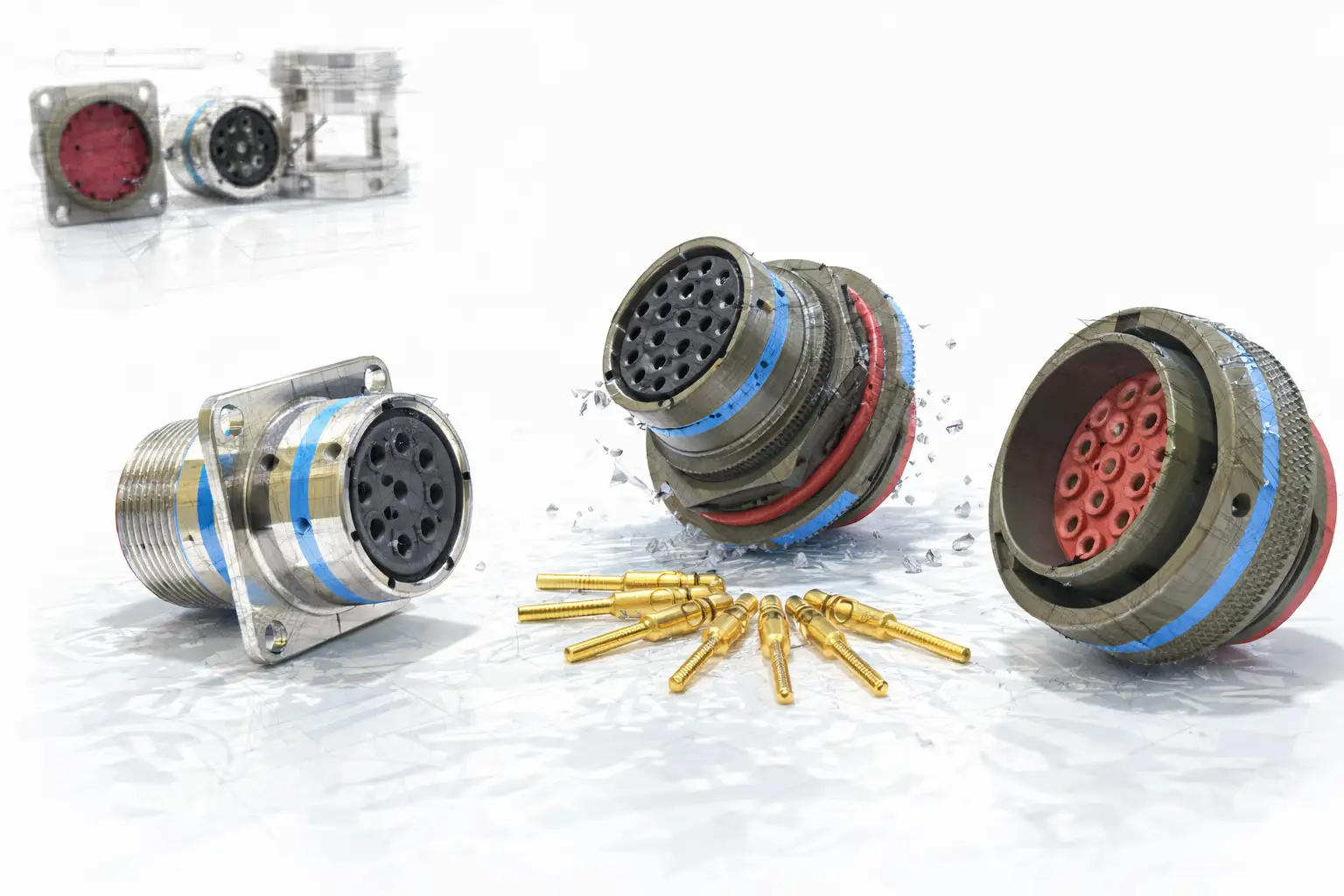

Connecteurs circulaires MIL-DTL-26482 Série II

En bref. Le MIL-DTL-26482 Série II est un connecteur circulaire miniature à baïonnette dont les contacts à sertir s'insèrent et s'extraient par l'arrière. 9 tailles de boîtier (8 à 24), 33 arrangements de 3 à 61 contacts, jusqu'à +200 °C selon la classe. Nous fournissons la pièce d'origine ou une alternative Form-Fit-Function, avec une réponse sous 48 h ouvrées.

La Série II a été conçue comme une évolution de la Série I. Cette page détaille ce qu'elle change pour la maintenance, ses classes de finition, ses tensions d'emploi et les informations dont nous avons besoin pour la retrouver.

Qu'apporte la Série II par rapport à la Série I ?

Surtout la réparabilité : un contact serti s'extrait par l'arrière avec un outil, sans dessouder. Pour un atelier de MCO, c'est la différence entre remplacer un contact et remplacer le connecteur.

Ce qui change	Série II	Ce que cela change pour vous
Contacts	À sertir (M39029), extraction par l'arrière	Un contact abîmé se remplace seul
Outil	Un outil plastique unique pour insérer et extraire	Pas d'outillage lourd en atelier
Étanchéité des fils	Triple joint par alvéole	Étanchéité tenue sur une large plage de diamètres de fil
Température	Jusqu'à +200 °C (classes A et L)	Contre +125 °C pour la Série I à contacts à souder
Compatibilité	Intermontable avec la Série I	Remplacement possible, sauf contacts blindés
Filiation	Identique à l'ancienne MIL-DTL-83723 Série I, inactivée	Une référence 83723 Série I se recherche aussi en 26482 Série II

Ce dernier point est utile sur les matériels anciens : un plan qui cite la MIL-DTL-83723 Série I ne renvoie pas à une impasse.

Où utilise-t-on la Série II ?

Partout où il faut un connecteur circulaire miniature, généraliste, à baïonnette : systèmes militaires, aéronautiques et commerciaux, selon le fabricant Conesys. Elle transporte signaux et puissance dans les systèmes tactiques, les aéronefs et les équipements de défense. Sa tenue mécanique est documentée : connecteurs accouplés, elle supporte un choc de 300 g pendant 3 ms sur les trois axes, sans coupure de continuité de plus d'une microseconde.

Quelles sont ses caractéristiques techniques ?

Caractéristique	Valeur
Verrouillage	Baïonnette, verrouillage complet en 1/3 de tour (120°)
Contacts	À sertir M39029, tailles 20, 16 et 12, fils de 24 à 12 AWG
Tailles de boîtier	9 tailles, de 8 à 24
Arrangements	33, de 3 à 61 contacts (MIL-STD-1669)
Tension d'emploi indicative (niveau de la mer)	600 V eff. (service I) ou 1 000 V eff. (service II)
Température	–55 °C à +200 °C (classes A, L) ; –55 °C à +175 °C (classe W)
Endurance	500 accouplements (fiche MS3476), 250 (fiche MS3475 avec masse RFI)
Détrompage	Positions d'insert alternatives

Les tensions sont données par les fabricants comme un guide pour le concepteur, pas comme une valeur garantie. Les tensions d'essai spécifiées diminuent avec l'altitude.

Quelle classe de finition choisir ?

La classe dépend du milieu. En atmosphère saline, la tenue au brouillard salin départage nettement les finitions.

Classe	Boîtier et finition	Température max.	Brouillard salin
A	Aluminium, anodisé noir	+200 °C	500 h
L	Aluminium, nickel chimique	+200 °C	48 h
W	Aluminium, cadmium olive sur sous-couche nickel	+175 °C	500 h

Côté formes, la Série II compte quatre embases (à collerette étroite, à collerette large, prolongateur sur câble, à écrou avec joint torique) et deux fiches : MS3476 standard, MS3475 avec mise à la masse RFI. Conesys et Amphenol, entre autres, en fabriquent ; les nommer aide à identifier la pièce, sans impliquer de distribution officielle.

Quelles normes s'appliquent ?

Référence	Objet
MIL-DTL-26482 rév. H (20 février 2007, amendement 2 du 21 juin 2013)	Spécification générale des Séries I et II
MIL-STD-1669	Arrangements d'insert
M39029	Contacts à sertir
MIL-DTL-83723 Série I (inactivée)	Connecteurs identiques à la Série II

Votre Série II n'est plus fabriquée : que faisons-nous ?

Deux voies, dans cet ordre. La pièce d'origine d'abord, recherchée parmi les stocks dormants que nous sollicitons en Europe et en Asie. Sinon, une alternative Form-Fit-Function conçue par rétro-ingénierie, montable à la place de l'originale. Patrick Roseleur, fondateur d'Explorea, a travaillé chez Deutsch/CKB (TE Connectivity) et a été rapporteur auprès du CENELEC de la norme EN 50467 sur les connecteurs pour le matériel roulant. Selon votre programme, une alternative peut demander une validation de votre bureau d'études ; nous l'indiquons dans la cotation.

Ce qui nous fait gagner du temps : la référence complète (par exemple MS3470L14-12P), la classe lue sur le marquage, une photo de chaque face, le plan si vous l'avez, la quantité et l'échéance. Sans référence lisible, passez par la recherche de connecteur par référence ou par photo.

Questions fréquentes

Quelle différence entre MIL-DTL-26482 Série II et MIL-DTL-83723 Série I ?

Aucune sur le plan fonctionnel : les fabricants indiquent que les connecteurs Série II sont identiques aux MIL-DTL-83723 Série I, spécification aujourd'hui inactivée. Si votre nomenclature cite une 83723 Série I, nous élargissons la recherche à la 26482 Série II, ce qui augmente les chances de trouver une pièce d'origine.

Peut-on remplacer un seul contact ?

Oui, c'est l'intérêt de la Série II. Les contacts M39029 sont sertis puis retenus par un clip métallique ; un outil plastique introduit par l'arrière libère le clip et le contact sort. Il faut le bon outil pour la taille de contact, et un contact neuf de même référence.

La Série II tient-elle en milieu marin ?

Tout dépend de la classe. Les classes A (anodisé noir) et W (cadmium olive) tiennent 500 heures au brouillard salin, la classe L (nickel chimique) 48 heures seulement. Pour un équipement embarqué ou portuaire, vérifiez la lettre de classe dans la référence avant de commander un remplacement.
