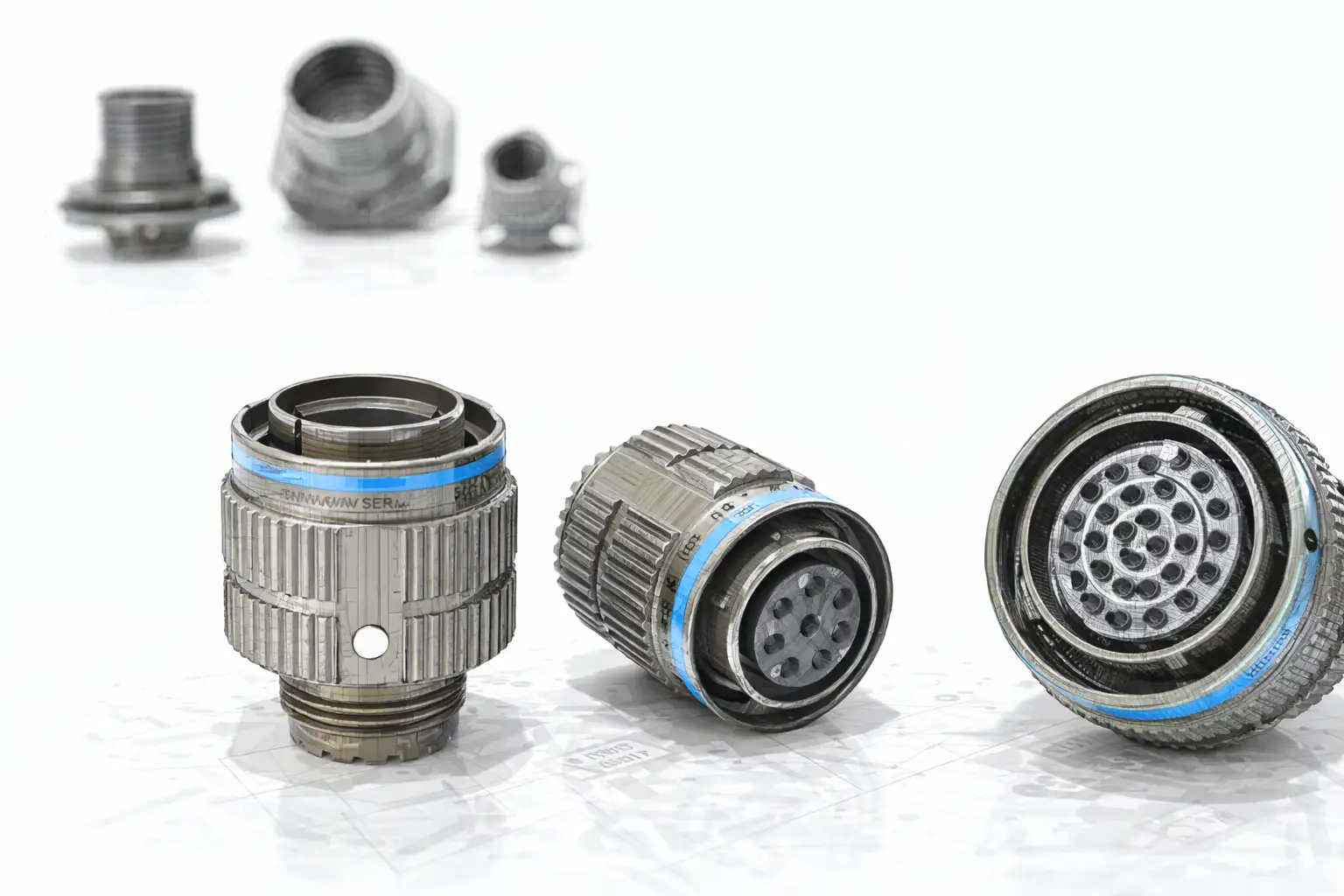

Connecteurs circulaires MIL-DTL-38999 Série III

En bref. Le MIL-DTL-38999 Série III est un connecteur circulaire haute densité à couplage fileté à triple filet, avec cliquet anti-desserrage et contacts protégés à l'accouplement (« scoop-proof »). Contacts à sertir, 9 tailles de boîtier (9 à 25), –65 à +200 °C selon la classe. Nous fournissons la pièce d'origine ou une alternative Form-Fit-Function, avec une réponse sous 48 h ouvrées.

La MIL-DTL-38999 compte quatre séries ; la III est celle du couplage fileté. Cette page explique où elle s'emploie, comment lire sa référence lettre par lettre et ce qu'il nous faut pour en retrouver une.

Dans quels équipements trouve-t-on la Série III ?

Dans ceux qui vibrent fort, chauffent et se branchent parfois sans visibilité. Elle convient aux accouplements à l'aveugle et garde ses performances en vibration à haute température ; avec les accessoires adaptés, elle s'installe aussi en zones exposées aux intempéries. Ses domaines : aérospatial, militaire, construction navale, industrie et électronique de puissance.

Le couplage métal sur métal assure la continuité de masse et la protection contre les interférences électromagnétiques (EMI). Le filetage à triple filet donne un accouplement rapide pour un raccord vissé, et le cliquet empêche le desserrage sous vibration.

Quelles sont ses caractéristiques techniques ?

Caractéristique	Valeur
Couplage	Fileté à triple filet, cliquet anti-desserrage
Protection des contacts	Scoop-proof : contacts protégés contre les dommages lors d'un accouplement à l'aveugle
Contacts	À sertir ; tailles 23, 22D, 20, 16, 12, 10 et 8
Courant	Contacts de puissance jusqu'à 23 A (gamme TE Connectivity)
Densité	Jusqu'à 187 contacts de données (gamme TE Connectivity)
Tailles de boîtier	9 tailles : 9, 11, 13, 15, 17, 19, 21, 23, 25
Arrangements	Définis par la MIL-STD-1560
Température	–65 °C à +200 °C ; maximum de +175 °C pour certaines classes
Blindage	Couplage métal sur métal, continuité EMI

Comment lire une référence MIL-DTL-38999 Série III ?

Une référence militaire se décode champ par champ, et chaque champ compte : deux pièces qui ne diffèrent que d'une lettre ne s'accouplent pas forcément. Prenons D38999/26WB35PN.

Champ	Exemple	Signification
Préfixe et forme	D38999/26	Fiche droite (/20 = embase à montage mural)
Classe	W	Aluminium, cadmium olive, +175 °C, 500 h de brouillard salin
Taille de boîtier	B	Taille 11 (A = 9, C = 13… J = 25)
Arrangement	35	Disposition 11-35, soit 13 contacts
Type de contact	P	Contacts mâles (S = femelles)
Détrompage	N	Position normale (A à E = positions alternatives)

Le dernier champ piège souvent : une fiche en position A ne s'accouple qu'avec une embase en position A. Notez aussi que certaines classes portent des restrictions d'emploi selon l'armée utilisatrice. Avant de remplacer une pièce par une autre classe, vérifiez votre dossier de définition.

Quelles classes de finition existent ?

Classe	Boîtier et finition	Température max.	Brouillard salin
F	Aluminium, nickel chimique	+200 °C	48 h
K	Acier inoxydable passivé	+200 °C	500 h
T	Aluminium, nickel-fluoropolymère	+175 °C	500 h
W	Aluminium, cadmium olive	+175 °C	500 h
Z	Aluminium, zinc-nickel	+175 °C	500 h

La Série III est fabriquée notamment par TE Connectivity (gamme Deutsch), Amphenol et Souriau (Eaton, série 8D). Les citer aide à identifier une pièce ; cela n'implique aucune distribution officielle de notre part.

Quelles normes s'appliquent ?

Référence	Objet
MIL-DTL-38999 rév. M (11 février 2015, amendement 2 du 8 septembre 2017)	Spécification des Séries I à IV ; ex-MIL-C-38999
MIL-STD-1560	Arrangements d'insert

Les Séries I, III et IV sont scoop-proof ; la Série II ne l'est pas. Nous ne la proposons donc jamais en remplacement d'une Série III.

Votre connecteur 38999 Série III est introuvable : que faisons-nous ?

Nous cherchons d'abord la référence exacte chez les détenteurs de stocks dormants de notre réseau européen et asiatique. Faute de pièce, nous concevons par rétro-ingénierie une alternative Form-Fit-Function : même filetage, même arrangement, même détrompage. Patrick Roseleur, fondateur d'Explorea, a travaillé chez Deutsch/CKB (TE Connectivity) et a été rapporteur auprès du CENELEC de la norme EN 50467 sur les connecteurs pour le matériel roulant. Une alternative peut exiger une validation par votre bureau d'études selon votre programme : nous le disons dans la cotation.

Pour chiffrer, il nous faut la référence complète (préfixe, classe, taille, arrangement, contact, détrompage), le marquage du fabricant, une photo côté contacts, le plan si vous l'avez, la quantité et l'échéance. Sans référence lisible, utilisez la recherche de connecteur par référence ou par photo.

Questions fréquentes

Quelle différence entre MIL-C-38999 et MIL-DTL-38999 ?

Aucune sur le produit : MIL-C-38999 est l'ancienne désignation de la même spécification, devenue MIL-DTL-38999. La révision en vigueur est la M, datée du 11 février 2015. Une pièce marquée MIL-C-38999 Série III se recherche donc avec la même référence D38999, sans changement de logique.

Une Série III peut-elle remplacer une Série I ?

Pas directement. La Série I utilise un couplage à déconnexion rapide, la Série III un couplage fileté à triple filet : les fiches ne s'accouplent pas avec les embases de l'autre série. Passer de l'une à l'autre impose de changer la paire complète, fiche et embase.

Que faire si le besoin dépasse 23 A ?

Dans la gamme 38999 Série III de TE Connectivity, les contacts de puissance vont jusqu'à 23 A. Pour des liaisons de 100 à 800 A, regardez nos connecteurs de puissance DTAT8, une autre famille conçue pour les forts courants.
